配電（開關）站自供電電源的作用主要是包括在正常運行時，供給保護、信號，自動、遠動、通信和斷路器跳閘、合閘以及其他機電設備的操作電源;而在發生事故時，供給保護、斷路器跳閘以及其他設備的事故操作電源。因此，配電（開關）站自供電源實質上就是全站動力來源。

配電（開關）站則屬于配電網的重要組成部分之一，起著電能從主電力網向用戶分配、運行方式改變以及切除電網故障等重要作用。因此，在配電（開關）站規劃設計階段，選用性價比高、高可靠性、維護量小的自供電源接線優化方式，對于保證配電（開關）站連續可靠運行，是十分必要的。

典型自供電源方式

配電（開關）站自供電電源按電壓等級分，有380V,220V,110V,48V和24V五擋；按照電源性質分，有直流和交流兩種。按照取得電源方式主要有以下幾種方式：TV供電方式、DC供電方式、UPS供電方式。

TV供電方式中的TV為電壓互感器，用來進行電壓信號變換的電力設備。TV供電方式主要是利用TV向配電（開關）站提供供電源。最為常見的方式是由TV經過中間變壓器提供220V操作電源或者直接帶220V二次繞組；

DC供電方式是采用蓄電池通過直流電源屏（箱）向系統提供電源。系統正常運行時，由整流電路或高頻開關電源提供直流操作電源；交流失電時，由蓄電池經穩壓回路提供直流電源。在配電（開關）站中使用直流電源供電，完全可以避免TV供電時可能出現的斷電問題；

而UPS供電方式是正常情況下低壓系統交流電通過UPS向操作回路供電；當系統發生故障時，UPS通過將蓄電池的直流電逆變成交流電不間斷地向操作回路和保護設備供電。

配電（開關）站自供電源主要供電對象是斷路器操作電源，本文涉及到的操作機構指彈簧操作機構。下面我們根據配電（開關）站典型主接線方式闡述如何優化選擇自供電源接線方式。

主接線方式為單回進線多回出線的小型小型配電（開關）站

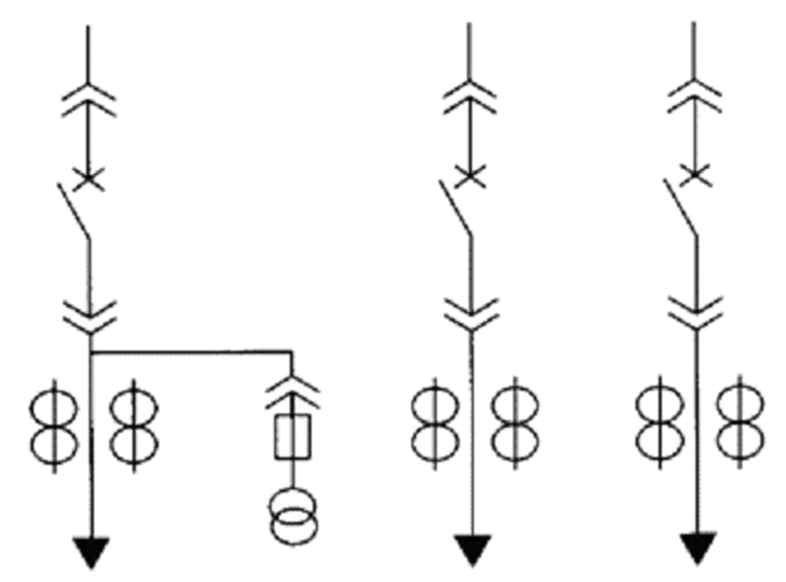

在這種配電（開關）站中，由于開關柜的數量較少，線路結構簡單，多為單回路進線，通常沒有站用電或外電源，這給電源供電方式一般選取TV供電方式。本文以三臺10kV高壓開關柜威力進行來討論。典型的主接線方式見圖1（單回進線二條出線）。

圖1典型主接線方式1

1、簡單采用TV供電方式

目前這種自供電源接線方式以其接線簡單、投資低廉（就配置一臺增加了220V二次繞組的TV即可）、運行維護簡便的優點，而大量在單回路電源進線的小型配電（開關）站中使用。

但是這種方式也有其結構上的缺陷，就是：站用電源是由進線同時提供的（經過TV二次變壓得到），一旦外部線路故障或者因?yàn)檫\(yùn)行維修的需要而導致單回路進線失電，則站用電源同步失去，可靠性很低；另外，如果操作回路有整流器件，將在BK中產生諧波并耦合到計量回路中，對計量精度產生嚴重影響。因此，該接線方式一般在放射性供電、用戶供電重要性以及對可靠性要求不高的場合。

2、采用TV和UPS混合供電方式

UPS供電方式完全適用于配電（開關）站電源要求。高壓電源正常時，由TV二次側電源向系統負荷供電，系統失電或故障時則轉由UPS供電。

UPS供電方式中，操作電源不受與高壓母線電壓的影響，可避免TV供電方式時出現的計量問題和保護拒動現象。只要訂貨時將斷路器和保護設備的操作電源訂為交流220V，其它可視同于直流操作電源。

在實際工程應用中，UPS供電方式存在一個缺陷，就是：當系統出現操作過電壓及諧波等因素時，會讓UPS電源失效，從而導致微機保護失效等嚴重事故。因此，以上TV和UPS混合供電方式適用于放射性供電、配電（開關）站全站失壓后對電網影響不大的場合。

?環網供電方式下的大中型配電（開關）站

如果在用戶供電重要性以及對可靠性要求高的場合呢？我們注意到，這些用戶的供電方式一般為環網供電方式了。環網供電方式的最大的亮點是“一主一備”。這種供電方式為解決上述TV供電方式的結構缺陷提供了客觀條件。

原因在于：當主線路故障跳閘時，故障切除后由備用線路環網供電，站用電源在短暫失電后恢復供電。這樣從根本上克服了這個缺陷（但是需要增加多一臺帶220V二次繞組的TV）。目前很多住宅小區、中大型工礦企業或者商場等系統設計均采用這種方式。但在具體自供電源設計中有四種不同方式：

1、TV加入系統內，以小車形式組成PT柜或PT+聯絡柜（圖2）

圖2 典型主接線方式2

在此系統中，AH9、AH10為進線柜，且互為備用。AH7、AH8柜為系統提供操作電源，AH3、AH4為出線柜。開始時，先是進線柜手動儲能并合閘，此時系統一次帶電。接著AH7或AH8柜PT二次提供站用電源，主要表現為出線柜電動儲能并合閘。分閘時，因彈簧已完成儲能，一發信號即完成電動分閘。

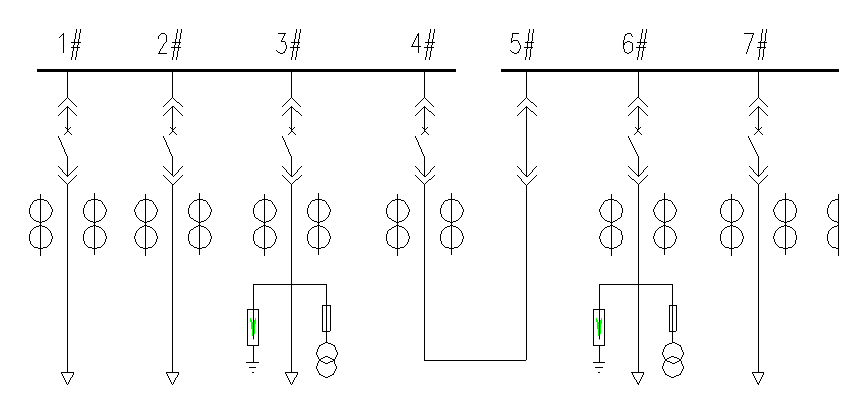

2、TV與進線柜結合，固定安裝于進線電纜入口端，即PT安裝于進線開關前端（圖3）

圖3 典型主接線方式3

在此系統中，3#、6#為進線柜同時也為系統提供電源，1#、2#、7#、8#柜為出線柜。開始時，進線開關雖未合閘，但電纜頭側帶電。PT二次有電壓輸出，能為系統提供電源。此時表現為進線、出線斷路器均可進行電動操作。

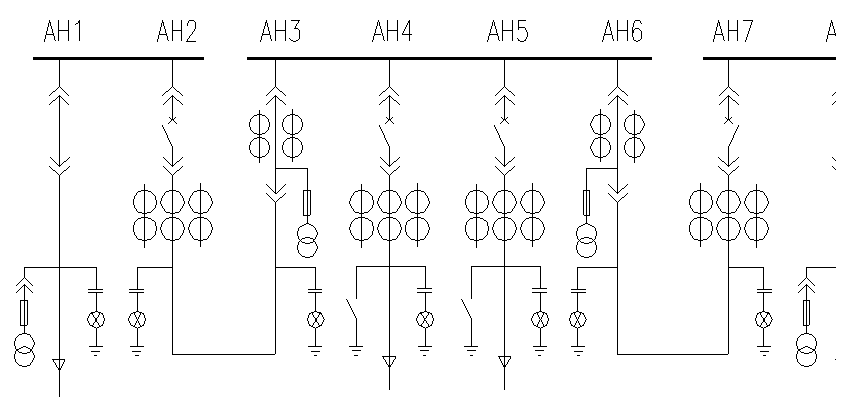

3、TV以下PT手車的形式與進線柜結合（圖4）

圖4 典型主接線方式4

在此系統中，原理與圖3基本一致。唯一不同是此方式中為PT手車，可在檢測PT與更換熔芯時方便地抽出。

以上三種方式中，圖3方式成本最低，但安全性、可操作性皆不高。檢測PT和更換熔芯需帶電作業或是上一級開關跳閘，優點在于電源可持續提供。

圖2設計上考慮了PT的檢測和熔芯的更換，但不足在于進線開關分閘后或第一次投入均需手動儲能及合閘。不能實現真正意義上的自動化操作。若開關為負荷開關，則可能因分閘進入一半時失掉操作電源而在死點無法手動操作。

相比之下圖4優點更為突出。其既考慮了操作電源提供的可持續性又考慮了檢測PT與更換熔芯的方便性與安全性。下PT手車可由工作位置拉出到斷開位置（柜外），此時檢測、更換元器件更加安全，可靠。

4、進一步的優化

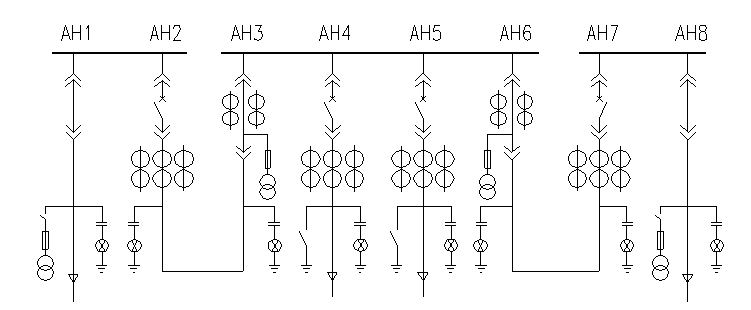

圖4還有進一步的優化空間。這是因?yàn)槟壳按笕萘縋T的選用，使其二次側電流額定電流也在不斷上升。下PT手車的操作過程也可看作帶負荷推拉手車。解決方案是將下PT手車改為PT固定安裝加隔離刀即可（圖5）。

隔離刀合閘，PT可輸出二次操作電源；隔離刀分閘，因?yàn)橛忻黠@的可見斷口，操作人員可安全地進行更換、拆卸元器件。此時隔離刀與熔斷器共同使用，相當于組合電器保護PT。由于隔離刀只需開斷額定電流（mA級），短路故障電流由熔斷器負責開斷，所以此隔離刀的參數要求可以很低，制造成本也不高。

圖5 典型主接線方式5

5、關于”TV+DC”供電方式

TV供電方式方便簡潔，投資小，運維簡易。但是由于其接線方式的特點，決定了TV供電方式只能在交流系統負荷中應用。隨著直流供電方式的微機保護大量應用，以及配網自動化的推廣使用，這種供電方式已經不能滿足二次系統負荷的要求。而且，TV供電方式嚴重依賴外線路電源的缺陷，也嚴重制約其在重要客戶中的應用。為此，有必要引入直流系統供電方式，以滿足系統負荷的要求。

從系統用電負荷劃分出發，配電（開關）站直流負荷主要包括斷路器操作、信號、控制、報警等，配網自動化的繼電保護和自動裝置、通信設備等；交流負荷主要包括開關柜加熱器、指示燈、站內報警、站內通風和照明（含事故）等。

因此，根據系統負荷的性質，我們可以采用“重要負荷采用直流供電、其他負荷采用交流供電”的自供電源接線優化方式。即是：在交流負荷方面，系統仍然采用TV供電的方式進行供電；在直流負荷方面，采用DC供電方式。

配電（開關）站直流電源通常都是由高頻開關電源和微機監控裝置組成，可以對蓄電池、直流電壓、電流、絕緣進行監控，甚至具有“四遙”功能。直流電源箱和壁掛直流電源的容量一般在10～36Ah之間，完全可以滿足16臺以內斷路器的操作要求。

這設備布置和選型方面，配電（開關）站由于結構緊湊，放置大型的直流電源屏較為困難。目前，市場上有一種小型直流電源設備，即直流電源箱和壁掛直流電源。這種小型直流電源體積較小，可掛在墻上或在墻角安裝，或者分布在開關柜內安裝，完全適合裝在小型變電所的高壓配電房?jī)?nèi)。

直流電源箱和壁掛直流電源的設備總購置費用價格一般為同類直流電源屏的1/3～1/2，約4萬元以內，性價比較高。以圖1的方式考慮，一只10Ah的壁掛式直流電源就足可以夠用了。在很多的項目中已開始采用此種操作電源供電方式，都取得了很好的效益。

?總結

一方面隨著社會經濟不斷發展，用戶對電力供應的質量和可靠性要求也越來越高。作為完成最后“一公里”和“一百米”供電任務的配電（開關）站的重要性日益突出。另一方面，配電（開關）站自供電源方式也從最初的TV二次繞組供電、增加二次繞組或中間變壓器供電，到采用DC和UPS供電方式，其供電技術和設備制造水平也在不斷發展中。

因此，廣大工程技術人員應該根據用戶用電性質、配電（開關）站主接線方式等工程實踐，選用合適的、性價比較高、可靠性較好的自供電源方式，以保證配電（開關）站可靠穩定運行。

本文編自《電氣技術》，論文標題為“配網配電（開關）站自供電源接線優化方式”，作者為陳建軍。
