電力電子變壓器（Power Electronic Transformer, PET）是一種集成電力電子變換器和高頻變壓器的新型電氣設備，除具備傳統交流變壓器的電壓等級變換和電氣隔離功能外，還可實現交直流變換、直流電源/負荷直接接入、無功補償和諧波治理等功能。因此，PET作為柔性互聯裝置，能夠在交直流混合配電網的交流分區和直流分區間構建起柔性調節通路。

另外，PET在交直流混合配電網中應用，一方面可以減少可再生能源發電系統、儲能和負荷等設備接入的電能變換環節，提高能源利用效率；另一方面也可實現不同電壓等級的交直流網絡互聯互濟，實現分布式能源跨區消納。

針對PET在交直流配電系統中的應用，國內外的高校、科研機構及企業均開展了相關研究，研制了多類型PET樣機，其中部分樣機已經在中高壓配電系統中開展了示范應用。

• ABB、Bombardier公司分別研制用于替換鐵路系統的機車牽引用工頻變壓器的單相AC-DC型PET樣機，其交流側接入15kV/16.7Hz單相交流電網，運行工況較為單一。
• 針對在交流配電系統中替換傳統工頻變壓器的應用，美國電科院采用中點鉗位（Neutral-Point- Clamped, NPC）型電路拓?fù)洌兄屏巳郃C 2.4kV/ AC 277V的PET樣機。
• GE公司采用10kV SiC- MOSFET器件和直接AC-AC變換型電路拓?fù)洌兄屏?MV?A PET樣機，雖然系統運行效率高，但可控性相對較差，且不具備直流設備接入功能。
• 美國北卡萊羅納州立大學研制了小容量多端口PET樣機，并對其調制和控制策略開展了研究。
• 中科院電工所采用模塊化多電平變換器（Modular Multilevel Converter, MMC）和輸入串聯輸出并聯（Input Series Output Parallel, ISOP）型DC-DC變換器的電路拓?fù)浣Y(jié)構，先后研制了兩代10kV PET樣機，并實現了在10kV交流電網和750V直流微電網中的掛網運行]。
• 有學者采用SiC功率器件研制了面向光伏變流器并網應用的1MV?A AC-DC型PET樣機，對其效率優化策略開展了研究。
• 華中科技大學研制了可改善工廠供電質量的單向潮流AC-DC型PET樣機。

隨著傳統交流配電網中直流用電負荷及能源的出現與廣泛應用，具有多交直流電壓等級接口的PET對于整合多類型直流電源與負荷具有一定優勢。目前，PET主要呈現兩端口或三端口形式，同時控制模式與運行方式相對簡單，難以滿足交直流混合配電網對多類型能源的靈活接入及柔性調控日益增長的需求。

基于此背景，2017年國家啟動了“基于電力電子變壓器的交直流混合可再生能源技術研究”重點研發計劃項目。項目在國際能源變革論壇所在地蘇州同里開展示范驗證，建設包含風力發電、光伏發電、太陽能熱發電及熱利用、儲電、儲熱等分布式可再生能源的基于PET的交直流混合配電系統。

?該系統依托大容量多端口PET構建交直流混合配電網，可通過直流跨饋線互聯實現電壓支撐和潮流均衡，提高系統可靠性和電能質量，更好地接納分布式電源、儲能設備和直流負荷，是未來配電網的一個重要發展趨勢。蘇州同里基于PET的交直流混合配電系統如圖1所示。

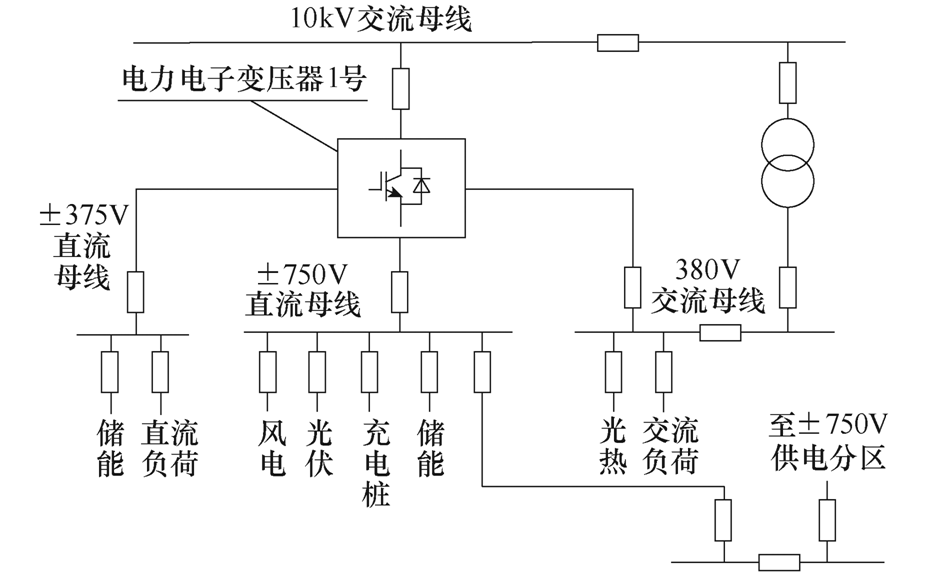

圖1 蘇州同里基于PET的交直流混合配電系統

能夠?qū)崿F(xiàn)源-荷-儲等多種設備接入并具備不同電壓等級網絡互聯互濟功能的PET是未來交直流混合配電網的核心設備。中國科學院電工研究所等單位的科研人員針對蘇州同里交直流混合配電系統中多電壓等級交直流分布式可再生能源、負荷靈活接入的應用需求，開展大容量電力電子變壓器樣機研制工作，重點針對所研制的3MV?A四端口電力電子變壓器（AC 10kV、AC 380V、DC ±750V、DC ±375V端口），從PET的電路拓?fù)浜涂刂撇呗缘慕嵌龋瑢﹄娏﹄娮幼儔浩鳂訖C(jī)設計的關鍵技術進行說明。

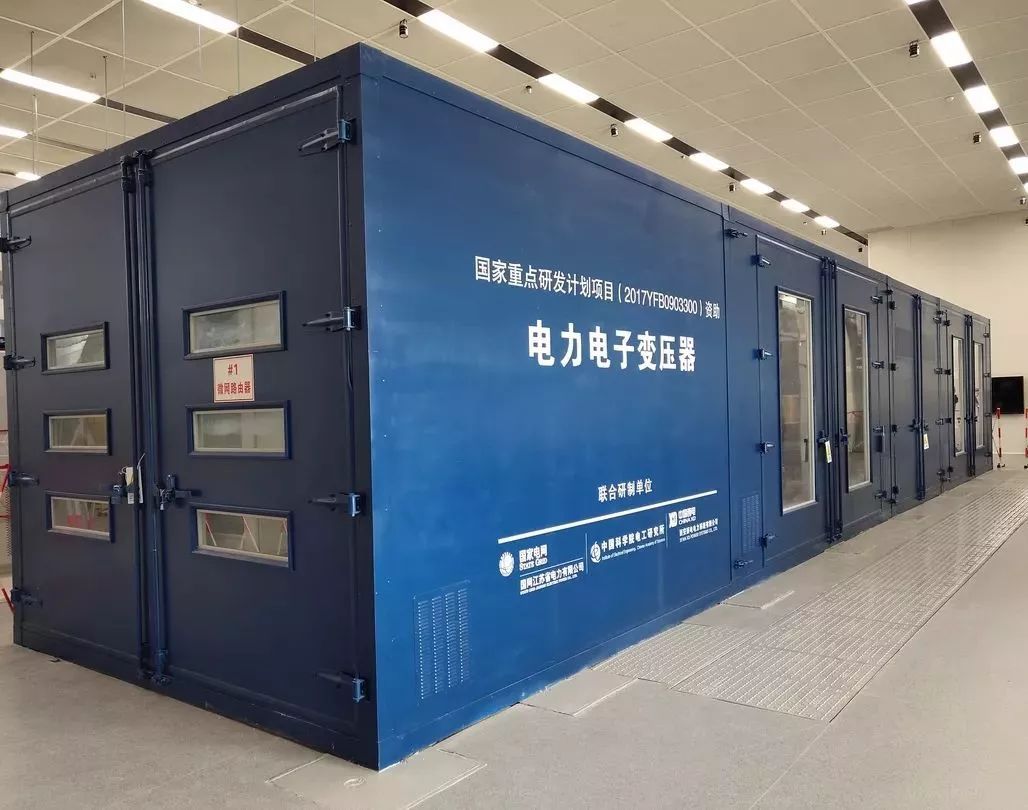

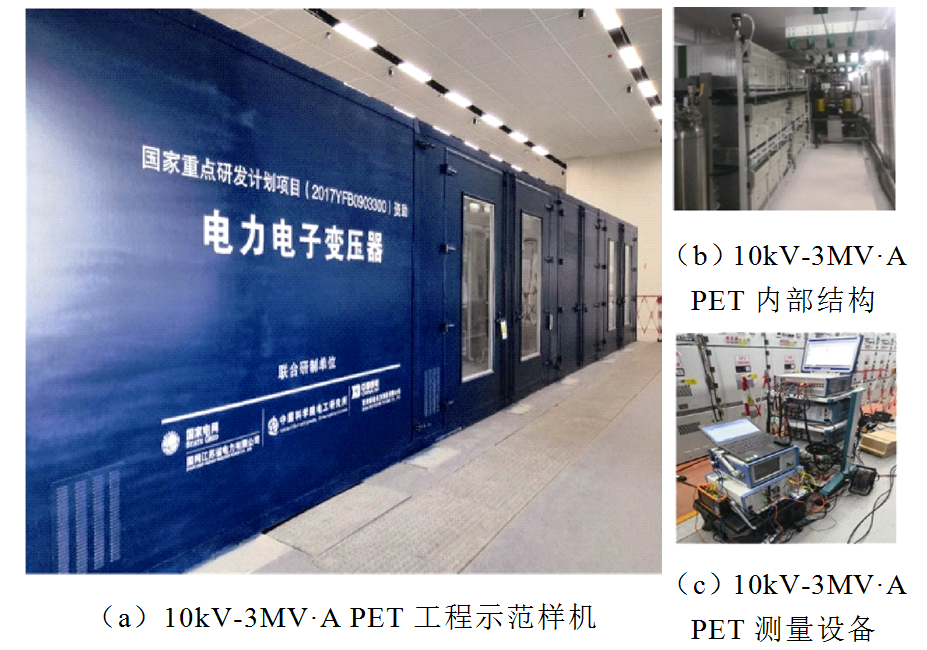

圖2 PET樣機及測量儀器

通過PET樣機研制和實際運行，科研人員得出具體研究結論如下：

1）所設計的PET拓?fù)?0kV交流側為三相CHB型電路，DC-DC環節采用CLLC串聯諧振變換器，可實現零電壓開通運行，大幅度降低器件開關損耗。PET所有直流端口均采用真雙極結構，可同時接入375V、750V和1500V三種電壓等級的直流發電、用電設備。

2）針對PET所接入的交直流混合配電系統多運行場景的復雜工況，提出劃分10kV分區、375V分區和380V分區的分層分布式控制策略，可適用于多種運行工況，示范工程中試驗測試數據驗證了控制策略的有效性。

3）10kV-3MV?A PET樣機在蘇州同里交直流配電系統中的應用，為PET進一步拓展在低壓配電系統中的應用，實現低壓配電接入靈活可控奠定了實踐基礎。

本文編自2021年第16期《電工技術學報》，論文標題為“面向交直流混合配電應用的10kV-3MV?A四端口電力電子變壓器”，作者為高范強、李子欣 等。
